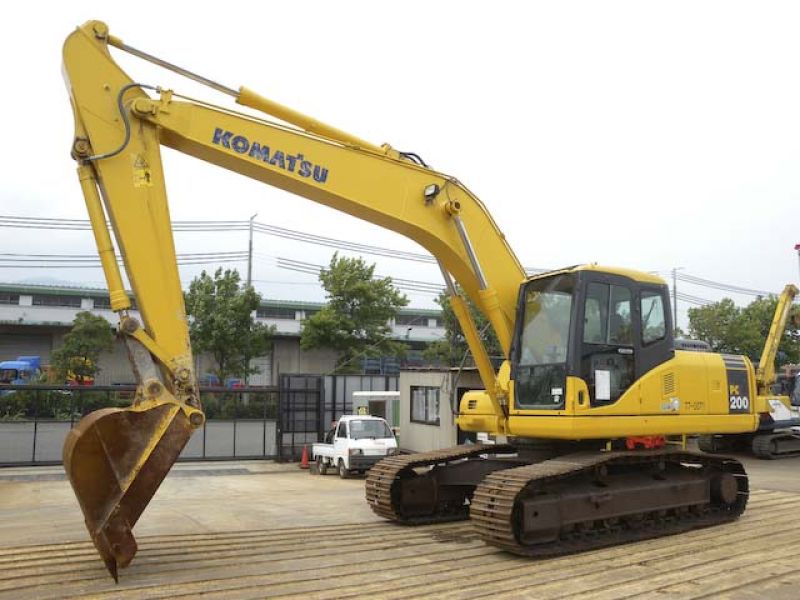

Экскаватор Komatsu PC200-7

Komatsu PC 200-7 — гидравлический экскаватор гусеничного типа от японской компании «Комацу». Представленная модель относится к седьмому поколению техники специального назначения производственной линейки Galeo. Данная серия отличается экологической безопасностью выхлопных газов, высоким уровнем безопасности для оператора и других сотрудников, находящихся на рабочем объекте, повышенной мощностью и производительностью, а также другими улучшенными параметрами.

Содержание

• Назначение экскаватора Komatsu PC 200-7
• Режимы работы техники
• Технические характеристики Коматсу PC 200-7
• Устройство экскаватора
• Особенности экскаватора Komatsu PC 200-7
• Эксплуатация и приобретение

Назначение экскаватора

Гусеничный экскаватор Коматсу PC200-7 предназначен для любых работ, связанных с копанием грунта и рытьем ям, траншей, котлованов. Техника отлично справляется с почвой любой плотности и твердости, с каменистыми основаниями. Уровень мощности и внушительные габариты делают ее удобной для работы на территориях с большой площадью и открытых пространствах городов, на сельских участках, на природе.

Экскаватор данной модели эффективно выполняет следующие виды земляных работ:

• рытье траншей, колей, ям, котлованов, карьеров разной глубины и диаметра;
• разработка карьера, изъятие выкопанного грунта, создание различных насыпей;
• дробление твердого грунта, включая горные породы, бурение глубинных скважин;
• разгрузку и загрузку сыпучих материалов, уплотнение рыхлых почв и участков;
• очищение и разравнивание рабочих площадок, очистка дна разных водоемов.

Можно выполнять и другие аналогичные работы. Профессиональная спецтехника применяется в строительстве, добывающих отраслях и горном деле, в карьерных работах и т. п. Машину можно оснастить обратной лопатой, прямым или поворотным отвалом, строительным буром, различной гидравликой. Ковши также бывают различных видов.

Режимы работы техники

В идеале производительность должна быть как можно выше, а расход энергии как можно меньше. Частично такой баланс достигается возможностью работы в разных режимах. Они различаются интенсивностью потребления энергии (топлива). Гусеничный экскаватор Komatsu PC200-7 имеет три режима:

• Максимальный. Обозначается буквой «А» и отличается максимальной отдачей — техника потребляет предельно возможное количество топлива, но при этом выдает максимальную производительность. Такой режим необходим, когда в сжатые сроки нужно выполнить большой объем работ, раздробить твердые грунты и горную породу. Интенсивная работа в этом режиме чревата преждевременным износом машины.
• Стандартный. Обозначается буквой «Е», отличается экономией топлива. Считается основным рабочим режимом. Плюсы — сокращается объем выбросов, оборудование изнашивается гораздо меньше. Потребление топлива в этом режиме снижается по сравнению с максимальным примерно на треть.
• Специальный. Обозначается буквой «В» и подразумевает применение гидромолота или иного гидравлического навесного оборудования, потребляющего небольшое количество рабочей жидкости. Уровень расхода топлива тут сравним со стандартным режимом. Гидравлические инструменты используют при работе с твердыми грунтами, горными породами, бетонными конструкциями и т. п.

Максимальный режим лучше использовать не более одной смены подряд. Его применение лучше планировать заранее, так чтобы была возможность осмотреть и восстановить неисправные узлы. Однако предварительное планирование не всегда возможно — на такой случай нужно иметь при себе базовый ремонтный комплект. При малейших признаках неисправности рекомендуется прекратить эксплуатацию машины или хотя бы перевести её в стандартный режим, а при первой же возможности — произвести осмотр машины и устранить дефекты.

Технические характеристики Коматсу PC 200-7

Рассмотрим общие эксплуатационные и технические характеристики Коматсу PC200-7. Мы сгруппировали их в пять категорий:

• Габариты и масса конструкции. Длина экскаватора с учетом ковша, максимального вытянутого вперед, составляет 9,42 метра. Ширина машины достигает 2,8 метров при высоте 3 метра. Полная масса экскаватора при пустом ковше составляет 19,3 тонны.
• Габариты гусениц. Габаритная длина гусеничной ленты составляет 4,08 метра, а опорная (которая соприкасается с поверхностью) — 3,27 метра. Ширина колеи достигает 2,2 метра при ширине башмака 60 см. Эти параметры позволять эффективно применять технику «Комацу» на больших пространствах.
• Общие характеристики. В топливный бак можно залить за один раз до 400 литров — этого достаточно для полной рабочей смены с высоким уровнем нагрузки. При этом гидравлический бак вмещает до 143 литров жидкости. Дорожный просвет 44 см дает возможность работать на неровной, каменистой местности без опасности повредить оборудование. За минуту платформа совершает до 12 полных оборотов.
• Рабочие параметры. Экскаватор Komatsu PC200-7 копает грунт на глубине до 6,62 метров — этого достаточно для большинства работ, в которых его используют. Радиус копания достигает почти 9,86 метров — это очень важно, если машина не может подъехать ближе к котловану или траншее. При этом максимальная высота копания машины составляет 10 метров, а максимальная высота разгрузки ковша — 7,11 метров.
• Силовые параметры. У экскаватора следующие показатели мощности. Напорное усилие рукояти составляет 11 000 кгс (килограммов-сил), крюковое тяговое усилие — 18 200 кгс, копательное усилие ковша — 15 200 кгс. При вылете стрелы на 4,6 метра на высоте 3 метров от опорной поверхности фронтальная грузоподъемность достигает 6,75 тонн в обычном режиме и 7,35 тонн в особом режиме подъема.

Еще один общий показатель — удельное давление на опорную поверхность, создаваемое башмаками, которые входят в комплект поставки. Значение составляет 55 килопаскаль на кв. метр.

Приведенные технические характеристики описывают экскаватор Komatsu PC200 7 в целом. Ниже рассмотрим параметры отдельных конструктивных частей — двигателя, ходовой части, гидравлической системы и навесного рабочего оборудования.

Устройство экскаватора

Экскаватор Коматсу PC200-7 имеет продуманную конструкцию, обеспечивающую высокую мощность, производительность, маневренность и широкую функциональность. Рассмотрим базовые конструктивные части оборудования: двигатель, кабину, ходовую часть и гидравлику.

Двигатель

На экскаваторы устанавливают оригинальный двигатель марки Komatsu SAA6D102E-2. Это шестицилиндровый четырехтактный мотор рядного типа с прямым впрыском топлива, оснащенный системой жидкостного (водяного) охлаждения. Электронное управление впрыском топлива обеспечивает максимально экономное его расходование. Необходимый минимум горючего полностью сгорает с образованием веществ, имеющих низкий или вообще нулевой уровень токсичности.

Основные технические характеристики двигателя Komatsu SAA6D102E-2:

• рабочий объем 5,88 литра обеспечивает нужную мощность;
• мощность 145 лошадиных сил соответствует 107 киловаттам;
• коленчатый вал данного мотора совершает до 1 950 полных оборотов в минуту;
• за час работы при загрузке на ¾ (75 %) в среднем сгорает 13–14 литров топлива;
• диаметр цилиндра составляет 107 мм, а ход его поршня достигает 124 мм.

Двигатель оснащен турбонаддувом для повышения отдачи, а также системой охлаждения поступающего воздуха и механической всережимной частотой вращения. В экскаваторах последнего поколения данной модели установлен двигатель с увеличенным объемом — до 6,69 литров. Благодаря полному сгоранию топлива токсичность выхлопных газов соответствует европейским стандартам EPA Tier 3 (ранние версии — Tier 2) и EU Stage 3A.

Ходовая часть

Ходовая часть представляет собой гусеничное шасси, на котором установлена поворотная платформа. Шасси выполнено в виде сварной коробчатой рамы Х-образной формы. На этой раме закреплены гидравлические моторы аксиально-поршневого типа, оснащенные стояночными тормозами, редукторами и приводными звездочками, обеспечивающими ровное движение и торможение. Натяжение гусениц при движении обеспечивают гидроцилиндры. Гусеничная лента состоит из смазанных герметизированных пальцев.

Перечислим основные технические характеристики ходовой части спецтехники «Комацу»:

• габаритная длина составляет 9,43 метра, высота внутри кабины равна 3 метрам;
• на уровне гусеничной платформы ширина ходовой части достигает 2,8 метра;
• ширина колеи составляет 2,2 метра, минимальный просвет платформы — 44 см.

Устойчивое равновесие при опоре экскаватора на грунт создают и поддерживают катки, передающие усилие на гусеничное шасси. Чтобы машина не скользила по основанию и оставалась в неподвижном состоянии, снаружи гусеничное шасси стабилизируют башмаки. Они представляют собой металлические пластины на петлях, фиксирующие элементы гусеницы в определенном положении. Компания «Комацу» выпускает оригинальные башмаки четырех типоразмеров: шириной 50 см, 60 см, 70 см и 80 см.

С увеличением ширины повышается масса экскаватора и возрастает устойчивость, а также снижается удельное давление на опорную поверхность. Башмаки большой ширины, таким образом, позволяют устанавливать спецтехнику на грунтах, твердости которых не хватит, чтобы выдержать высокое давление оборудования. Это песчаные, рыхлые, глинистые грунты, почвы с высоким содержанием влаги, прибрежные зоны.

Для обеспечения максимальной устойчивости с каждой стороны устанавливают по семь опорных катков и по 45 башмаков. В удлиненной модификации этого экскаватора для устойчивости на каждый борт необходимо размещать по девять катков и 49 башмаков.

Гидросистема

Гидравлическая система Komatsu PC200-7 обладает новой, усовершенствованной механической конструкцией с закрытым центром. Она оснащена клапанами HydrauMind, измеряющими нагрузку и компенсирующими рабочее давление. В основе конструкции — поршневой насос переменной производительности, который и нагнетает рабочую жидкость. Гидравлическая система функционирует в трех режимах. В автоматическом режиме работы можно регулировать копательное усилие.

Максимальная производительность гидравлической системы — 439 литров в минуту при номинальных оборотах мотора. Конструкция оснащена разгрузочными клапанами, которые регулируют давление внутри системы и не компенсируют слишком высокий уровень напора рабочей жидкости. В исполнительных механизмах и контурах передвижения предельное давление составляет 37,3 мегапаскаль, в системе вращения платформы оно не должно превышать 28,9 МПа, а в системе управления — 3,2 МПа.

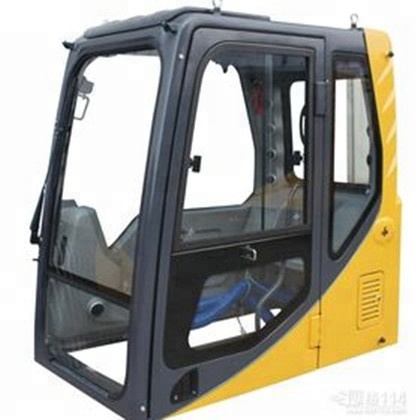

Кабина

Кабина в экскаваторе бренда «Комацу» соответствуем всем современным требованиям комфорта, безопасности и эргономики. Оператор повышает производительность труда благодаря возможности большого кругового обзора через широкое панорамное окно. Опция «мини-шлагбаум» на входе в кабину предотвращает случайное приведение в действие кнопок и рычагов управления платформой и навесным оборудованием.

Герметичность кабины позволяет оператору спокойно работать даже при повышенном уровне запыленности на объекте. Через форточки в дверях и люках кабины происходит естественная вентиляция. На корпусе кабине, а также на стреле и платформе установлены фары, свет которых достаточно ярок для продолжения работы во время осадков (дождь, снег, град), в условиях сниженной видимости и в темное время суток.

Расширенная комплектация или сборка экскаватора под заказа предполагает оснащение кабины кондиционером и даже радиоприемником или магнитолой для максимального комфорта оператора во время работы. Для безопасного выполнения дневных работ имеются дополнительные зеркала заднего вида. Кабина защищена от шумового загрязнения извне, уровень звукового давления внутри снижен до минимума.

Сиденье оператора смонтировано на пневматической подвеске с подлокотниками и регулируется по высоте и углу наклона. Рессоры и оригинальные амортизаторы бренда «Комацу» успешно гасят динамические колебания, сводя к минимуму разрушительное воздействие на позвоночник оператора. Кабина оснащена системой ROPS/FOPS для защиты оператора от падения или опрокидывания различных тяжелых предметов.

Сбоку от сиденья в кабине размещены дисплеи системы управления. На них выводится вся информация о техническом состоянии экскаватора, посредством кнопок и цифрового меню оператор может задавать параметры работы и выставлять нужные настройки.

Навесное оборудование

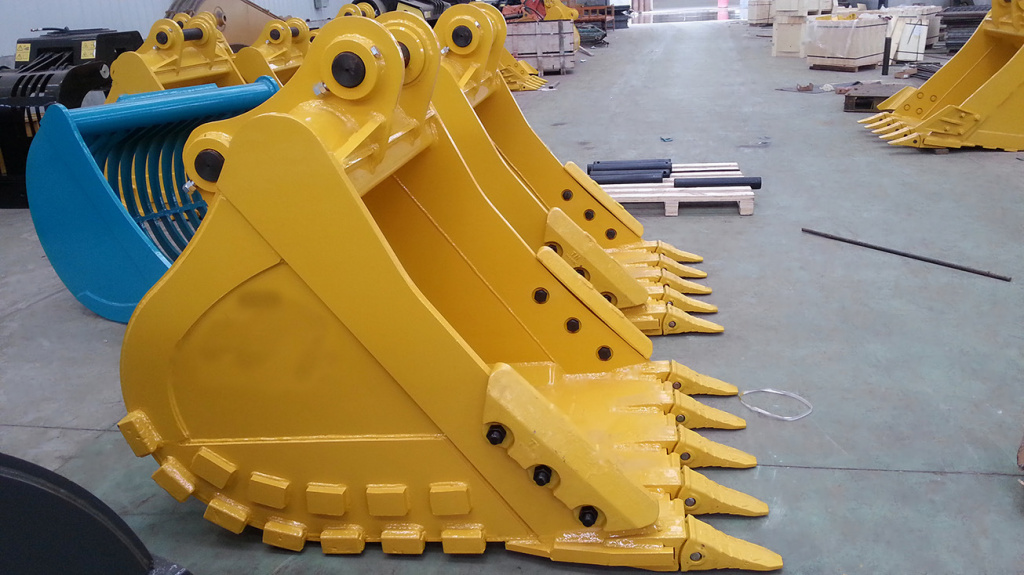

Навесное оборудование — это основные рабочие механизмы экскаватора Komatsu PC200-7. Чаще всего таким устройством является ковш. Основной вид ковша — землеройный, его объем составляет 800 см³. В работе применяют изделия трех типов: LD для легких условий работы, GP для средних и HD для тяжелых. Для изготовления ковшей третьего типа применяют сталь повышенной прочности со стойкостью к абразивному истиранию.

Помимо землеройного, экскаваторы могут оснащаться следующими видами ковшей: для добычи скальной и горной породы, для рыхления твердого грунта, для выравнивания и зачистки откосов, для дренажных работ, для зачистки траншей. Дренажный ковш изготавливают в форме трапеции, ковши для работы с горной породой имеют усиленную конструкцию.

Для выполнения иных работ, кроме копания котлованов и траншей, вместо ковшей на рукоять стрелы монтируют другое навесное оборудование. Используют гидравлические молоты и ножницы для резки металлической арматуры, рыхлители, дробители, мульчеры и многие другие инструменты. Подробнее о них рассказали в других наших статьях.

Особенности экскаватора Komatsu PC 200-7

Производитель в данной модели сосредоточился на комфорте и безопасности машины. Укажем некоторые примеры такого акцентирования в представленном оборудовании:

• поручни с шероховатыми на ощупь накладками защищают от скольжения и позволяют безопасно ходить по платформе даже зимой;
• люки, которыми снабжены практически все механизмы и агрегаты, значительно упрощают и ускоряют осмотр, диагностику и ремонт оборудования, обеспечивают мастеру прямой доступ к внутренним узлам спецтехники;
• непрерывная сварка гарантирует высокую надежность соединений всех конструктивных элементов.

Экскаваторы Komatsu PC200-7 выпускаются в стандартной и расширенной комплектации, а также в сборке на заказ. В двух вторых случаях возможна установка системы обогрева окон в кабине, генератора переменного тока, аккумуляторных батарей для повышения емкости. Стекло кабины защищено от солнца и осадков вспомогательными козырьками.

Важной особенность данной модели — отсутствие модификаций: существует только одна техническая версия Komatsu PC200-7. Единственный возможный вариант доработки — более длинное гусеничное шасси для работы на круто наклоненных поверхностях или на слабонесущих грунтах: песчаных, болотистых, глинистых, рыхлых, увлажненных.

Модификации отчасти заменяются регулярно обновляемыми поколениями. Цифра «7» в конце обозначения модели означает седьмое поколение, ему на смену уже разработаны и выпущены агрегаты восьмого.

Эксплуатация и приобретение

В экскаваторах данной модели установлен гидростатический привод, который вместе с тормозами приводится в действие посредством двух рычагов, оснащенных педалями. На низшей передаче максимальная скорость движения машины составляет 3 км/ч, на высшей — 5,5 км/ч.

Рабочим тормозом в данной спецтехнике служит гидравлический замок, стояночным — дисковый или механический. «Комацу» РС 200-7 — оборудование с искусственным интеллектом, исключающим резкие рывки при повороте платформы или движении навесного оборудования. Улучшенная гидравлика делает все манипуляции плавными, равномерными и максимально точными.

Экскаватор этой модели способен успешно работать в самых сложных климатических и погодных условиях, а также даже на горных склонах. Он имеет хорошую проходимость по скользкому грунту — фактически это вездеход, незаменимый в самых сложных землеройных работах. В каталоге нашей компании представлены все виды запасных частей и аксессуаров для этой спецтехники торговой марки «Комацу».
